SH-KG104D 系列
SH-KG104D/SH-KG108S光端機（含接收機/發射機）是我司獨立研發的開關量信號光纖傳輸設備，在一根光纖上可同時傳輸4路雙向開關量/8路單向開關量信號。
在工業現場，開關量信號（如繼電器觸點、報警干接點、設備啟停指令）常需跨越數百米至數十公里傳輸。傳統電纜方式受限于距離、電磁干擾和地電位差，易導致誤動作。本產品將開關量信號轉換為光信號傳輸，從根本上隔離電磁干擾、地環干擾和雷電破壞，實現控制指令與狀態反饋的雙向可靠傳輸。
- 產品詳情
- 硬件參數
- 軟件特性
- 結構圖
- 訂購信息
SH-KG104D/SH-KG108S光端機（含接收機/發射機）是我司獨立研發的開關量信號光纖傳輸設備，在一根光纖上可同時傳輸4路雙向開關量/8路單向開關量信號。
在工業現場，開關量信號（如繼電器觸點、報警干接點、設備啟停指令）常需跨越數百米至數十公里傳輸。傳統電纜方式受限于距離、電磁干擾和地電位差，易導致誤動作。本產品將開關量信號轉換為光信號傳輸，從根本上隔離電磁干擾、地環干擾和雷電破壞，實現控制指令與狀態反饋的雙向可靠傳輸。

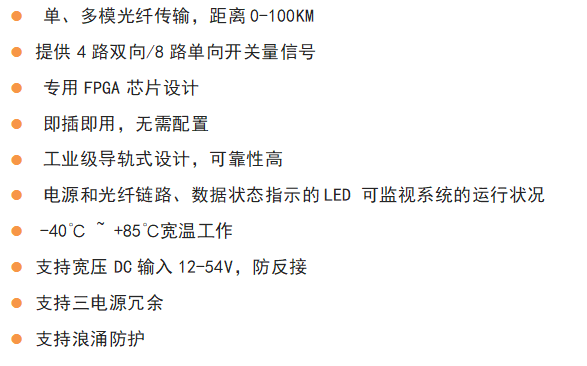

亮點優勢：
應用領域：
雙向4路開關量光端機，可通過單芯/雙芯光纖實現 4 路開關量信號的雙向透明傳輸，適用于電力、交通、工業自動化等需要遠程控制與狀態回傳的場景。
單向8路開關量光端機，可通過單芯/雙芯光纖實現 8路開關量信號的單向透明傳輸，適用于電力、交通、工業自動化等需要遠程控制的場景。
I/O接口 | |
光口 | 1個100M光口，SC/ST/FC 光接口可按需求提供 |
開關量 | 4路雙向/8路單向開關量信號 |
開關量特性 | |
連接方式 | 插拔式接線端子 |
輸入接口 | 無源干接點，帶光耦隔離 |
輸出接口 | 輸出繼電器默認常開 觸點材質:AuAg10/AgNi20/CuNi30 觸點負載:Resistive：1.5A 125VAC/24VDC 最大切換電壓：60VDC/125VAC 最大切換電流：1.5A 最大切換功率：250VA, 48W 最小切換電流電壓：10mA, 5VDC 接觸電阻 (初始值)：Max.50mΩ at 6VDC 0.1A 電氣耐久性：常溫下 100,000 次 (1800 次/小時) 機械耐久性:空載條件下 5,000,000 次(18,000 次/小時) |
電源參數 | |
電源輸入 | DC:12-54V輸入 |
功耗 | <3W |
連接方式 | 4芯5.08mm間距接線端子，1個5.5*2.5mm DC座 |
電源冗余 | 支持 |
防反接 | 支持 |
過壓保護 | 支持 |
過流保護 | 支持 |
機械結構 | |
外殼材質 | 金屬材質 |
防護等級 | IP40 |

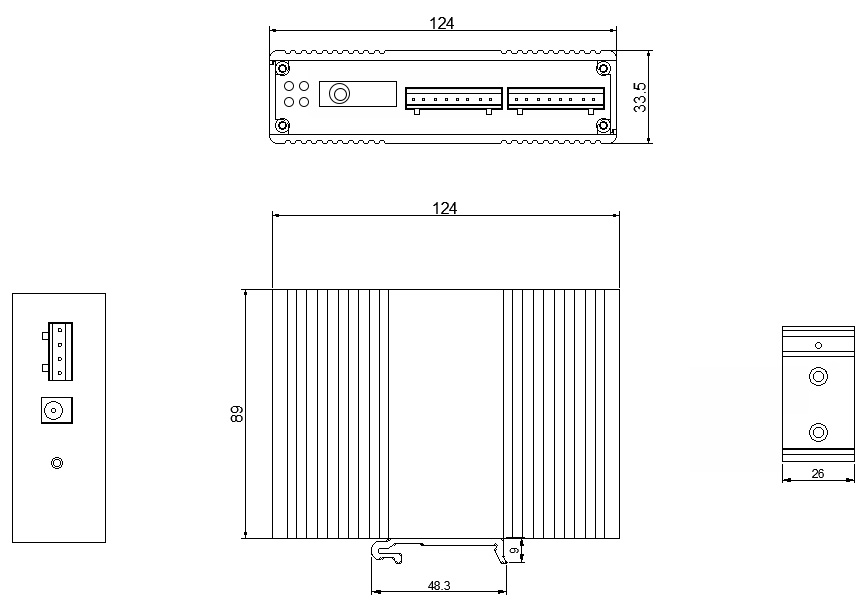

產品尺寸 | 124×89×33.5mm |
重量 | 0.35kg |
安裝方式 | 導軌式安裝 |
環境參數 | |
工作溫度 | -40℃- +85℃ |
工作濕度 | 5%-90%（非凝露） |
存儲溫度 | -40℃- +90℃ |
存儲濕度 | 5%-95%（非凝露） |
安規 | |
電磁場(RS) | IEC61000-4-3 10V/m(80MHz-6GHz) |
瞬時高壓(EFT) | IEC61000-4-4 電源:±2KV |
防浪涌(Surge) | IEC61000-4-5 電源:±2KV |
傳導抗擾(CS) | IEC61000-4-6 |
工頻磁場(PFMF) | IEC61000-4-8 |
振動： | IEC60068-2-6 |
沖擊： | IEC60068-2-27 |
自由跌落： | IEC60068-2-32 |
其他 | |
LED： | 電源指示燈 |
開關量輸入輸出指示燈 | |
光口Link/Act指示燈 | |
平均無故障工作時間(MTBF) | 500000h |
型號 | 規格描述 |
SH-KG104D | 4路雙向開關量光端機 |
SH-KG108S | 8路單向開關量光端機 |
