SH-GM0208B系列
千兆2光8電工業級二層網管+1組bypass（可選配POE）交換機
電口：8個10/100/1000M自適應電口
光口：2個SFP插槽，支持千兆/百兆模塊
網管：二層網管
POE：選配
結構：DINrail導軌式
溫度：工業級
- 產品詳情
- 硬件參數
- 軟件特性

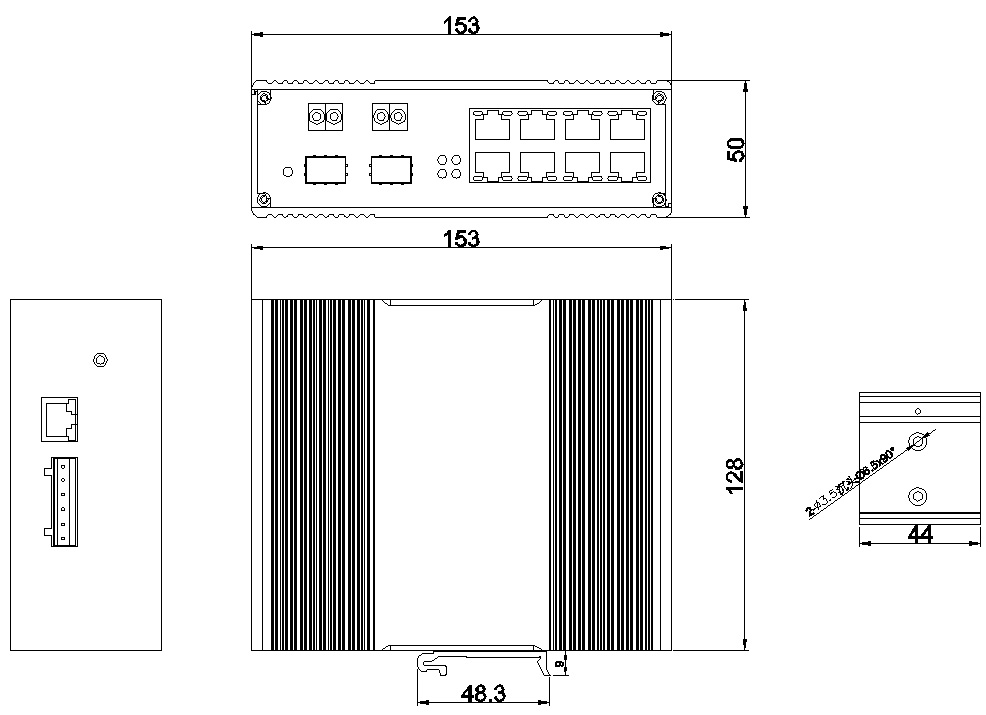

- 結構圖
- 訂購信息
SH-GM0208B是一款專為嚴苛工業環境設計的高可靠性網管型交換機，其提供8個10/100/1000Base-T自適應電口及2個1000Base-FX SFP光口，并支持1路Bypass功能，在設備斷電或故障時自動保障鏈路暢通。支持G.8032 ERPS以太環網保護協議，具備低于50ms的快速故障自愈能力，可顯著增強網絡冗余性并確保關鍵業務通信零中斷。設備采用工業級寬溫設計（-40℃~85℃），保障在極端溫度條件下的長期穩定運行，同時提供基于Web、CLI、Telnet和SNMP的多樣化二層網管功能，實現靈活部署與高效運維。該產品廣泛應用于工業自動化、智能交通、能源電力、智慧樓宇及礦井油田等高要求場景，為關鍵基礎設施構建堅固、智能的網絡通信基石。
亮點優勢：
l 工業寬溫（-40~85℃）穩定運行，適應嚴苛環境
l 支持ERPS環網保護，故障自愈時間≤50ms
l 提供8電口+2光口千兆端口，組網靈活
l 支持1組Bypass功能，設備斷電故障時自動保障鏈路暢通，增強網絡可靠性
l 支持Web/CLI/SNMP等多種管理方式，維護便捷
l 具備VLAN、QoS、ACL等豐富二層網管功能
I/O接口 | |
光口 | 2個1000M光口，LC/SC/ST/FC 光接口可按需求提供 |
電口 | 8個10/100/1000M RJ45口，支持全/半雙工、MDI/ MDI-X自適應 |
CONSOLE | 1 個RJ45口 |
Bypass | 1組，單模單纖LC接口 |
Reset按鈕 | 1個(短按重啟，長按恢復出廠設置) |
交換性能 | |
交換容量 | 20G |
MAC地址表 | 8K |
包轉發率 | 8.93Mpps |
包緩沖區 | 4.1M |
巨幀 | 10K |
VLAN數量 | 4K |
存儲轉發 | 支持 |
POE(需選配支持) | |
協議標準 | IEEE802.3af/at，POE/POE+ |
輸出功率 | 單口最大30W |
POE端口 | 1-8口 |
線對 | 1/2（+）；3/6（-） |
POE管理 | 支持 |
電源參數 | |
電源輸入 | DC:12-54V輸入 |
功耗 | <6W（不包含POE） |
連接方式 | 6芯5.08mm間距接線端子 |
電源冗余 | 支持 |
防反接 | 支持 |
過壓保護 | 支持 |
過流保護 | 支持 |
機械結構 | |
外殼材質 | 金屬材質 |
防護等級 | IP40 |
產品尺寸 | 153×128×50 mm |
凈重/毛重 | 0.82kg/0.92kg |
安裝方式 | 導軌式安裝 |
環境參數 | |
工作溫度 | -40℃- +85℃ |
工作濕度 | 5%-90%（非凝露） |
存儲溫度 | -40℃- +90℃ |
存儲濕度 | 5%-95%（非凝露） |
安規 | |
靜電防護(ESD) | IEC61000-4-2 接觸放電:±8KV，空氣放電:±15KV |
電磁場(RS) | IEC61000-4-3 10V/m(80MHz-6GHz) |
瞬時高壓(EFT) | IEC61000-4-4 電源:±4KV |
防浪涌(Surge) | IEC61000-4-5 電源:±4KV |
傳導抗擾(CS) | IEC61000-4-6 |
工頻磁場(PFMF) | IEC61000-4-8 |
振動： | IEC60068-2-6 |
沖擊： | IEC60068-2-27 |
自由跌落： | IEC60068-2-32 |
其他 | |
LED： | 電源指示燈 |
狀態指示燈 | |
電口Link/Act指示燈 | |
光口Link/Act指示燈 | |
平均無故障工作時間(MTBF) | 500000h |
協議標準 | |
IEEE802.3 | 以太網協議 |
IEEE802.3i | 10Base-Tx |
IEEE802.3u | 100Base-Tx/Fx |
IEEE802.3z | 1000Base-X |
IEEE802.3ab | 1000Base-Tx |
IEEE802.3x | 流量控制 |
IEEE802.1p | COS (服務等級） |
IEEE802.1q | VLAN（虛擬局域網） |
IEEE802.1w | RSTP (快速生成樹協議) |
IEEE802.1x | 安全性認證 |
IEEE802.1ab | LLDP (鏈路層發現協議) |
交換特性 | |
虛擬局域網(VLAN) | 支持 |
語音VLAN | 支持 |
協議VLAN | 支持 |
MAC VLAN | 支持 |
監控 VLAN | 支持 |
生成樹 | 支持，支持STP/RSTP/MSTP |
ERPS | 支持 |
MAC地址學習和老化 | 支持 |
數字診斷(DDM) | 支持 |
流量控制 | 支持 |
LLDP | 支持 |
鏈路聚合(LAG) | 支持，支持靜態聚合 |
端口鏡像 | 支持 |
風暴控制 | 支持 |
QinQ | 支持 |
IGMP Snooping | 支持，支持V1/V2/V3 |
MLD Snooping | 支持 |
GVRP | 支持 |
安全特性 | |
端口隔離 | 支持 |
ACL | 支持 |
QOS | 支持，每個端口支持8個隊列 |
AAA | 支持 |
防DOS攻擊 | 支持 |
802.1X | 支持 |
IP Source Guard | 支持 |
ARP Inspection | 支持 |
DHCP Snooping | 支持 |
SSL | 支持 |
管理特性 | |
端口管理 | 支持 |
用戶管理 | 支持 |
SNMP | 支持，支持SNMP V2c,SNMP V3 |
CLI | 支持 |
Telnet | 支持 |
SSH | 支持 |
Web管理 | 支持 |
SNTP | 支持 |
TFTP | 支持 |
系統日志(Syslog) | 支持 |
版本升級 | 支持 |
型號 | 規格描述 |
SH-GM0208B | 工業級千兆2光8電帶Bypass網管型以太網交換機，8個10/100/1000Base-TX電口，2 個1000Base-FX SFP 插槽（不含模塊），支持1組Bypass，DC雙電源冗余 |
