SH-GM00424系列
千兆4光24電工業級二層網管(POE)交換機
電口：24個10/100/1000M自適應電口
光口：4個SFP插槽，支持千兆/百兆模塊
網管：二層網管
POE：可選
結構：機架式
溫度：工業級
- 產品詳情
- 硬件參數
- 軟件特性

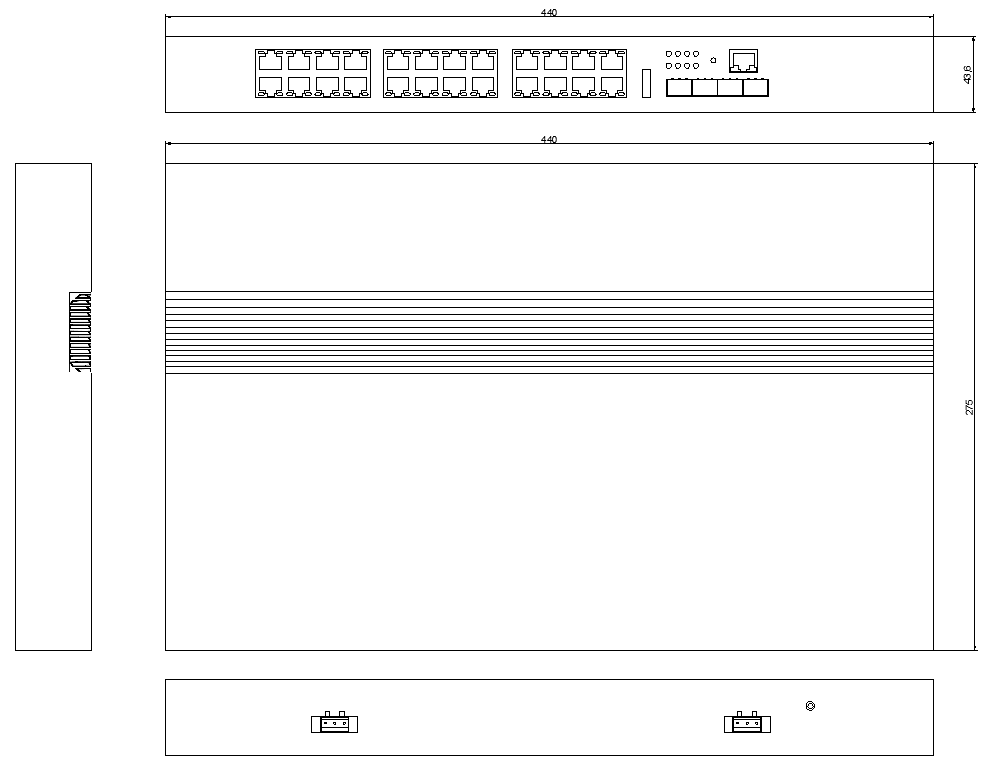

- 結構圖
- 訂購信息
SH-GM00424工業級網管型交換機，提供24個10/100/1000MBase-T以太網端口和4個10/100/1000MBase-X SFP。支持ERPS環網及一鍵環網，支持G.8032 ERPS以太環網保護切換協議，自愈時間可達50ms內，當網絡故障時可以迅速地恢復，保證重要應用的不間斷通信；支持-40~+85℃高低寬溫工作范圍，保證設備在惡劣環境下穩定運行；此外，支持二層網管功能，基于Web、Telnet、Console(CLI)、SNMP對設備進行管理和配置；廣泛應用在工業控制自動化、道路交通控制自動化、樓宇自動控制系統、礦井自動控制系統、油田控制自動化、水電站控制自動化、電力系統控制自動化，機房監控系統等工業應用場景。
提供24個10/100/1000Base-T電口
提供4個10/100/1000MBase-X SFP插槽支持IEEE802.3等標準以太網協議
支持ITU-TG.8032標準的ERPS環網協議，自愈時間可達50ms內
支持STP/RSTP/MSTP網絡冗余協議
支持IGMP v1/v2/v3 (IGMP snooping)組播管理
支持SNMP v2c/v3 & 802.1Q VLAN 網絡管理
通過Web、Telnet、Console(CLI)等多種方式管理和配置
無風扇設計，高強度金屬外殼
| 規格 | 參數 |
端口 | |
電口： | 24個10/100/1000M RJ45口 |
傳輸距離： | ≤100米 @100/1000Base-T |
≤250米 @10Base-T | |
| 光口 | 4個10/100/1000MBase-X SFP插槽 |
波長： | 多模：850nm，1310nm |
單模：1310nm，1550nm | |
單纖：1310/1550nm，1490/1550nm | |
傳輸距離： | 多模：550m/2km；單模：3km~120km |
交換特性 | |
交換容量： | 56G |
MAC地址表： | 16K |
包轉發率： | 41.664Mpps |
存儲轉發： | 支持 |
電源 | |
供電電壓： | DC220-380V;AC100-240V |
功耗： | ≤36W |
接口： | 3PIN接線端子 |
電源冗余： | 支持 |
防反接： | 支持 |
環境 | |
工作溫度： | -40℃- +85℃ |
工作濕度： | 5%-90%（非凝露） |
存儲溫度： | -40℃- +95℃ |
存儲適度： | 5%-95%（非凝露） |
機械結構 | |
外殼： | 金屬型材 |
防護等級： | IP40 |
尺寸： | 標準1U，深度275mm |
凈重： | 3.75kg |
安裝方式： | 機架式安裝 |
安規 | |
靜電防護(ESD)： | IEC61000-4-2 Level 3； 空氣放電:±8KV，接觸放電:±6KV |
電磁場： | IEC61000-4-3 |
瞬時高壓 (EFT)： | IEC61000-4-4 Level 3； 電源: ±2KV，信號: ±1KV |
防浪涌： | IEC61000-4-5 Level 3； 電源:差模±2KV，共模±4KV 信號:差模±2KV，共模±6KV |
其他 | |
LED： | 電源指示燈 |
光口Link/Act指示燈 | |
電口Link/Act指示燈 | |
電口速率指示燈 | |
MTBF： | 500,000小時 |
| 規格 | 參數 |
協議標準 | |
IEEE802.3 | 以太網協議 |
IEEE802.3i | 10Base-Tx |
IEEE802.3u | 100Base-Tx/Fx |
IEEE802.3z | 1000Base-X |
IEEE802.3ab | 1000Base-Tx |
IEEE802.3x | 流量控制 |
IEEE802.3ad | LACP (鏈路匯聚控制協議) |
IEEE802.1p | COS (服務等級） |
IEEE802.1q | VLAN（虛擬局域網） |
IEEE802.1d | STP (生成樹協議) |
IEEE802.1w | RSTP (快速生成樹協議) |
IEEE802.1x | 安全性認證 |
IEEE802.1ab | LLDP (鏈路層發現協議) |
交換特性 | |
冗余網絡 | 支持STP/RSTP/MSTP，支持ERPS |
環路保護 | 支持私有的環路保護協議 |
ERPS | 支持單環、相切環、相交環、多環 |
MAC地址表 | 遵循IEEE 802.1q標準； 支持MAC地址自動學習和老化；支持靜態，動態MAC表項 |
鏡像 | 支持基于端口的雙向鏡像，支持基于VLAN的輸入鏡像，支持基于流的輸入鏡像 |
二層組播 | 支持IGMP V1、V2、V3 Snooping；支持源端口檢查；支持IGMP Fast Leave；支持IGMP Filter；支持IGMP代理 |
VLAN | 支持基于端口的VLAN；支持access口，trunk口，hybrid口 |
私有VLAN | 支持 |
GVRP
| 支持 |
端口聚合 | 支持靜態聚合，支持動態聚合（LACP協議） |
安全特性 | |
QOS | 支持QoS重標記，優先級映射，支持SP，WRR以及SP+WRR調度算法，支持入口限速，支持入口優先級限速，支持出口限速，支持出口隊列限速，支持基于流的QoS，支持風暴抑制，每個端口支持8個隊列 |
ACL | 支持匹配L2，L3，L4層字段，支持log，重定向，鏡像，限速等行為 |
Dot1x | 支持基于端口的1X認證，支持基于用戶的1X認證，支持基于MAC的認證，支持Radius服務 |
IP Source Guard | 支持動態表項（來自DHCP Snooping），支持靜態表項（來自配置） |
ARP Inspection | 支持動態表項（來自DHCP Snooping），支持靜態表項（來自配置） |
診斷維護 | 支持ping(ipv4)，支持ping(ipv6)，支持traceroute(ipv4)，支持traceroute(ipv6) |
管理特性 | |
管理功能 | 支持Telnet、CLI、WEB、SNMP管理方式 |
SNMP | 支持SNMP V2C，支持SNMP V3 |
RMON | 支持統計組，支持歷史組，支持告警組，支持事件組 |
Web管理 | 支持Web管理，支持HTTP V1.1，支持HTTPS |
IPV4/IPV6 | 支持IPV4，支持IPV6 |
安全功能 | 支持DHCP Snooping，支持802.1X，支持用戶分級管理，支持ACL訪問控制列表， 支持DDOS，支持基于端口的MAC過濾/ 綁定 |
端口管理 | 支持端口啟動和禁用，支持速率設置， 支持802.3x流量控制 |
應用特性 | |
NTP | 支持NTP Client |
DHCP Client | 支持 |
DHCP Snooping | 支持建立Snooping表；支持信任口 |
TFTP | 支持TFTP Client |
Telnet | 支持Telnet Server |
SSH | 支持SSH Server |
版本升級 | 支持 |
型號 | 規格描述 |
SH-GM00424 | 千兆4光24電網管型工業級環網交換機，24個10/100/1000MBase-TX 電口 + 4個10/100/1000MSFP+光口，支持ERPS環網，支持二層網管，AC100～240V輸入，-40～+85℃ |
