SH-CF0102
CAN轉光纖中繼器
CAN：1路
波特率：5K-1M
光口：2個（1*9光模塊）
結構：DINrail導軌式
溫度：-30℃- +75℃
- 產品詳情
- 硬件參數
- 軟件特性
- 結構圖
- 訂購信息
使用SH-CF0102（環網式CAN轉光纖中繼器）環網專用的光纖中繼器，可以實現多臺設備需要連接的時候進行環形組網。每臺主機只需要使用一臺SH-CF0102F設備，主機上的CAN總線經過光纖轉換器轉成光信號，然后光纖轉換器的另一端用光纖線進行手拉手式環形連接 ，組成一個閉環網絡。該方案可以實現總線網絡內所有主機數據共享，并且在任何一臺主機的CAN接口上可以接收到其他所有節點的CAN數據。
本產品是用來把 CAN 總線轉為光纖的設備；
主要用來延長通信距離，最遠可達 40 公里；
支持環網和手拉手方式連接，自動識別連接方式，無需配置；
支持撥碼開關配置常用CAN 波特率5K-1M；
支持配置軟件自定義 CAN 波特率5K-1M；
支持常用CAN 波特率自適應；
支持不同波特率的CAN 設備互聯；
電源不區分正反接；
內置 120R 電阻，通過撥碼開關使能；
| 規格 | 參數 |
|---|---|
| CAN口 | CAN 波特率：5K-1M CAN 波特率配置方式：撥碼開關配置、軟件配置、 自適應方式 電阻：內置 120R 終端電阻，通過外部撥碼開關使能 過壓保護：支持 過流保護：支持 H：接 CAN H 線 L：接 CAN L 線 E：接大地或屏蔽層 |
| 光口（可按需調整） | 光口數：2個（1*9光模塊） 光纖模式：單模單纖 接口：SC 傳輸距離：20KM 靈敏度：-35dbm |
| 電源 | 供電電壓：9-36V(典型值 12V/120mA) ，電源不區分正反接 過壓保護：支持 過流保護：支持 圓頭 V：接圓頭電源 7-36V（和端子 V 二選一） 端子 V：接直流 7-36V 不分正負（和圓頭 V 二選一） E：接大地 |
| 環境 | 工作溫度：-30℃- +75℃ 工作濕度：5%-95%（非凝露） 存儲溫度：-40℃- +95℃ 存儲適度：5%-95%（非凝露） |

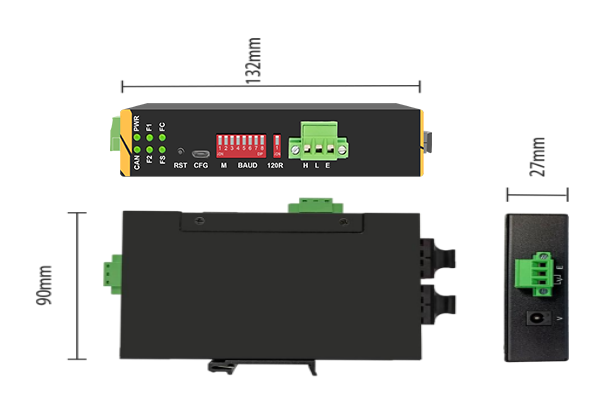

| 機械結構 | 外殼：金屬型材 尺寸：132×90×27mm 安裝方式：導軌式安裝 |
| 指示燈 | PWR：電源指示燈，常亮說明電源正常 CAN：CAN 口有數據收發時閃爍 F1：常量代表光模塊 F1 接收到對端光信號（光纖通） F2：常量代表光模塊 F2 接收到對端光信號（光纖通） FC：常亮說明是環網連接 FS：常亮說明是手拉手連接 |
| 型號 | 產品規格 |
|---|---|
SH-CF0102 | 環網式CAN轉光纖中繼器，1路CAN，2路光纖接口（單模單纖，SC，20KM） |
*更多型號或規格配置，請聯系我們。
