SH-6802MT-I
串口通訊服務器
支持較寬波特率范圍300-921600bps
支持多種操作模式: VCOM,MCP,TCP SERVER,TCP CLIENT,UDP,Remote Pair mode,Modbus TCP SERVER, Modbus TCP CLIENT,MQTT
支持軟件二次開發
支持升級Web固件升級
- 產品詳情
- 硬件參數
- 軟件特性

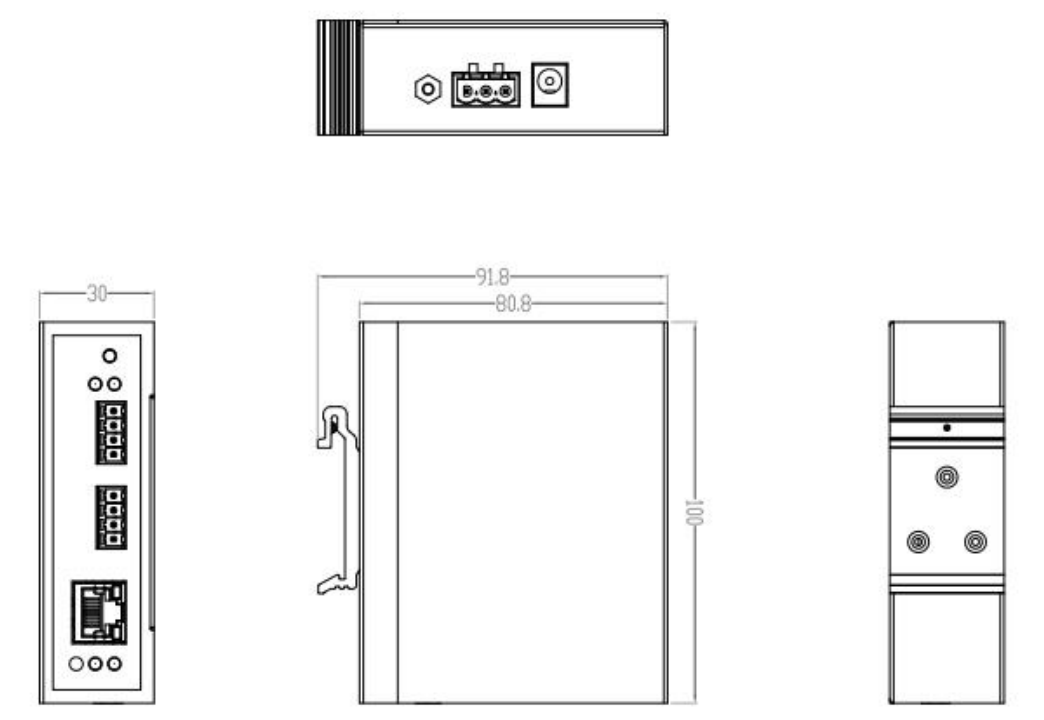

- 結構圖
- 訂購信息
SH-6802MT-I串口服務器提供串口轉網絡功能，能夠將 485/422 串口轉換成 TCP/IP 網絡接口，實現485/422 串口與 TCP/IP 網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備 TCP/IP 網絡接口功能。
采用金屬外殼,多種安裝方式設計，適合于工控現場的應用。
寬電源輸入( DC 12~36V)，適用不同現場供電方式
高達2個RS485\RS422，每個串口之間互相隔離，系統與串口同時也互相隔離，讓系統工作更加可靠和安全。隔離耐壓為1KV。
支持較寬波特率范圍300-921600bps，適用不同設備間的應用
支持多種操作模式: VCOM,MCP,TCP SERVER,TCP CLIENT,UDP,Remote Pair mode,Modbus TCP SERVER, Modbus TCP CLIENT,MQTT。
支持軟件二次開發，滿足不同場景的特殊應用。
支持升級Web固件升級，方便不同場合特殊應用。
項目 | 規格 |
以太網接口 | 10/100M(內嵌1.5KV電磁隔離)自適應MDI/MDI-X 以太網接口，接口方式RJ45 |
串口標準 | RS-485、RS-422 信號隔離輸出 |
串口端口 | 2*4Pin 3.81mm 接線端子 |
處理器 | 32bit 400MHZ |
內存 | 128M |
指示燈 | 電源指示燈 PWR、運行指示燈 RUN、串口數據收發指示燈 DATA1、DATA2。 |
環境要求 | 儲存溫度: -40~85°C 工作溫度: -40~85°C 相對濕度: 5% ~95% (無凝結) |
安規 | 靜電保護：空氣放電8kV，接觸放電4kV 2 浪涌保護：串口 600W |
電源 | 供電范圍：DC12~36V，最大功耗1.6W 接口：DC-005 DC座子或者3Pin 5.08端子供電方式,內置有防反接保護,避免正負接錯損壞設備 |
機械結構 | 尺寸：100mm*81mm*80mm（長*寬*高） 金屬外殼，防護等級：IP30 凈重：350g |
項目 | 規格 |
系統 | 基于linux |
協議支持 | ARP、IP、ICMP、UDP、TCP、HTTP、DHCP、SNMP、MQTT、MODBUS |
配置方式 | Web browser，VCOM Utility(虛擬COM僅Windows) |
操作模式 | VCOM，MCP，TCP SERVER，TCP CLIENT，UDP，Remote Pair mode，Modbus TCP SERVER，Modbus TCP CLIENT，MQTT |
波特率 | 300-921600bps |
串口管腳定義
3.81 端子 | RS-485 | RS-422 | 說明 |
1 | T/R+ | TX+ | 發送/接收正 |
2 | T/R- | TX- | 發送/接收負 |
3 | - | RX+ | 接收正 |
4 | - | RX- | 接收負 |
型號 | 產品描述 |
SH-6802MT-I | 10/100M轉2口RS-485/422串口服務器，DC12~36V |
