SH-277系列
RS485、422、232三合一串口光纖收發器
支持RS-232,RS-485,RS-422
支持 全/半雙工 通信
異步傳輸，點對點運用
SC/FC/ST 光接口可按需求提供
- 產品詳情
- 硬件參數
- 軟件特性

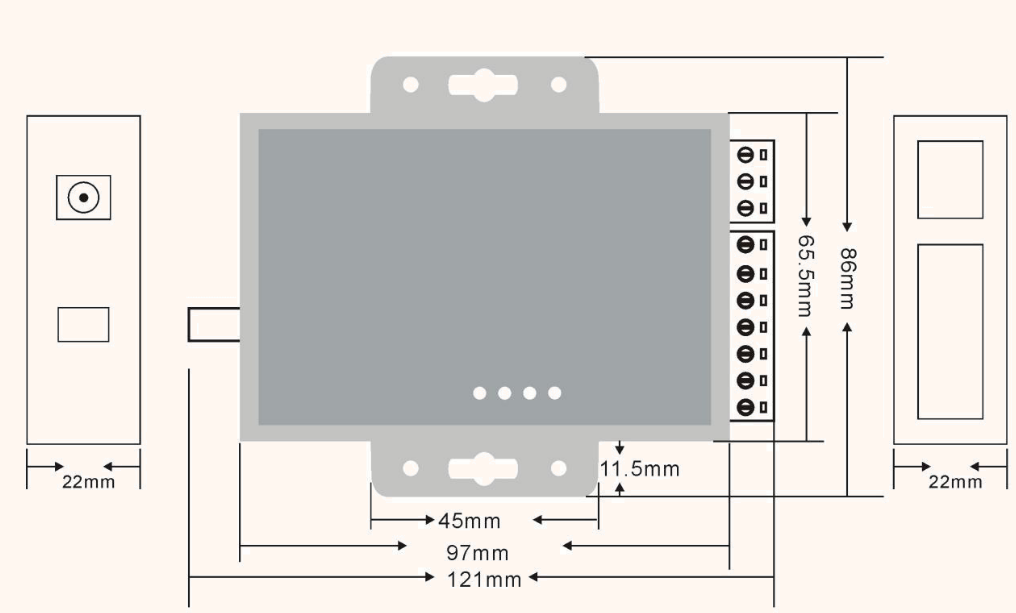

- 結構圖
- 訂購信息
SH-277 是多功能的支持異步 RS-232，RS-485，RS-422 通信接口的光纖 MODEM，是連接遠程終端元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持 RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485 或 RS-422 接口，支持 2 線（半雙工）RS-485 和 4 線（全雙工）RS-422 工作方式。
SH-277 的 RS-485 方式支持數據（TXD 或 SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖 MODEM 支持異步串行口之間的多種光纖連接方式，它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信，通信距離最遠可達多模 4 公里，單模20公里，RS-232信號的傳輸速率最高為115.2Kbps，RS-485/RS-422的信號傳輸速率最高可達460Kbps，不同電氣標準的接口可以混合使用，可以用 RS-232 的設備去連接 RS-485/RS-422 的設備，可以代替 RS-232到 RS-485/422 接口轉換器或光電隔離器，并提供了優良的 EMI/RFT 特性。
支持RS-232,RS-485,RS-422
支持 全/半雙工 通信
異步傳輸，點對點運用
SC/FC/ST 光接口可按需求提供
內置電源適配器，支持AC 100-240V寬幅輸入
即插即用，維護簡單
支持一鍵設置端口隔離
RS-232 接口特性： | RS-232 接口特性：標準 RS-232 三線接口±15KV（防靜電）ESD 保護，支持速率最高115.2Kbps
|
RS-485/422 接口特性： | 采用端口自適應技術實現從端口到速率調節自適應，無需開關設置，±15KV（防靜電）ESD 保護每線 600W 的浪涌保護，支持多達 32 點輪詢環境。 |
異步傳輸： | 點對點運用，速率達 460Kbps |
波長： | 1310nm(多模），1310nm 1550nm(單模） |
傳輸距離： | 多模 4 公里；單模 20 公里 |
光纖接口： | ST 型接口（可選 SC/FC 接口） |
電氣接口： | RS-232：采用接線柱連接器 RS-485/422：采用接線柱連接器 |
電源 | |
供電電壓： | DC9-48V |
電流： | ≤200mA |
接口： | 1個5.5*2.5mm DC座 |
環境 | |
工作溫度： | -10℃- +65℃ |
工作濕度： | 5%-90%（非凝露） |
存儲溫度： | -40℃- +75℃ |
存儲適度： | 5%-95%（非凝露） |
指示燈 | |
PWR： | 電源指示燈 |
TXD: | 光纖接口數據發送指示 |
RXD: | 光纖接口數據接收指示 |
MTBF： | 500,000小時 |
接線端子(PIN) | 信號定義 | RS-422 全雙工接線 | RS-485 半雙工接線 |
1 | T/R+ | 發（A+） | RS-485(A+) |
2 | T/R- | 發（B-） | RS-485(B-) |
3 | RXD+ | 收（A+） | 空 |
4 | RXD- | 收（B-） | 空 |
5 | TXD | RS-232（發送） | |
6 | RXD | RS-232（接收） | |
7 | GND | RS-232（地線） | |
8 | VCC | 電源輸入（DC9-48V） | |
9 | GND | 地線 | |
10 | ETH | 大地 |
| 型號 | 產品規格 |
|---|---|
| SH-277S-20 | 串口 RS-232/485/422 轉光纖轉換器，單模雙纖 1310nm 20km ST DC 9-48V |
| SH-277M-4 | 串口 RS-232/485/422 轉光纖轉換器，多模雙纖 1310nm 4km ST DC 9-48V |
| SH-S277A-20 | 串口 RS-232/485/422 轉光纖轉換器，單模單纖 T1310/R1550nm 20km ST DC 9-48V |
| SH-S277B-20 | 串口 RS-232/485/422 轉光纖轉換器，單模單纖 T1550/R1310nm 20km ST DC 9-48V |
*更多型號或規格配置，請聯系我們。
