SH-G101T系列
百兆1光1電工業級POE收發器
電口：1個10/100M 自適應 RJ45口
光口：1個100M SC/FC/ST/LC(SFP）
POE: 選配
結構：導軌式安裝
溫度：工業級
- 產品詳情
- 硬件參數
- 軟件特性

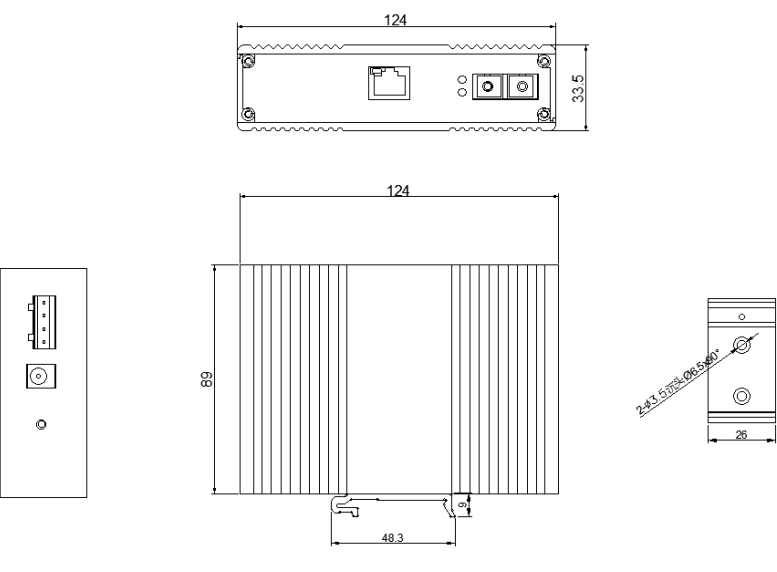

- 結構圖
- 訂購信息
SH-G101T系列工業級POE收發器提供1個10/100M自適應電口，以及1個100M光口，專為惡劣環境中的網絡連接而設計，具有 -40~+85℃的寬溫工作范圍、無風扇設計、緊湊結構、DIN 導軌安裝等特點，廣泛應用于交通、電信、安全、銀行、海關、港口、電站、油田等許多行業的數據傳輸。
SH-G101T系列工業級POE收發器還支持POE輸出，給前端PD設備如網絡攝像機、無線AP等供電，適用于傳統電線布線不便的場合。
支持 1個10/100M自適應RJ45電口，支持POE
支持 全/半雙工 自動協商
支持 MDI/MDI-X 自動協商
支持IEEE802.af POE, IEEE802.3at POE+
單口最大支持30W POE輸出
支持1個100M 光口
LC/SC/ST/FC 光接口可按需求提供
支持工業防護等級IP40
支持防雷保護和防靜電防護
支持DIN 導軌安裝
-40℃~+85℃寬工作溫度
DC48~52V 輸入，雙電源冗余
低消耗和散熱，無風扇設計
| 規格 | 參數 |
|---|---|
| 業務接口 | 1個10/100M 自適應 RJ45口 1個100M SC/FC/ST/LC(SFP） |
| 協議 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3af/at POE/POE+ |
| 傳輸距離 | 10Base-Tx UTP網線:≤250m 100Base-TX UTP網線:≤100m |
| 指示燈 | 電源，電口link/act，電口速率，光口link/act |
| 電源 | 電壓輸入：DC48V~54V 接口：4芯5.08mm間距接線端子 1個5.5*2.5mm DC座 支持電源冗余，防反接 |
| POE | 電壓輸入：DC48V~54V 輸出功率：單口最大30W 線對：1/2（+）；3/6（-） |
| 功耗 | 空載≤1W；滿載≤1.5W（不含POE） |
| 環境參數 | 工作溫度： -40?C~ +85 ?C 工作濕度：5~90% 非凝露 存儲溫度： -40?C~ +95 ?C存儲濕度：5~95% 非凝露 |
| 防護等級 | IP40 |
| 外殼 | 金屬型材 |
| MTBF | 5000000小時 |
| 安裝方式 | 導軌式安裝 |
| 尺寸 | 124*89*33.5mm |
| 重量 | 0.325KG |
| 安規 | 防浪涌：電源:差模±2KV，共模±4KV；信號:差模±2KV，共模±6KV；執行標準：IEC61000-4-5 Level 3 靜電防護：接觸放電±6KV，空氣放電±8KV； 執行標準：IEC61000-4-2 Level 3 電磁場：IEC61000-4-3 瞬時高壓：IEC61000-4-4 Level 3; 電源：±2KV，信號：±1KV |
| 光纖模式 | 波長 | 距離 | ||
| 多模 | 850nm | ≤550m | ||
| 多模 | 1310nm | ＜2km | ||
| 單模 | 1310nm | 10km-60km | ||
| 單模 | 1550nm | 60km-120km | ||
| 單纖 | 1310/1550nm | 3km-60km | ||
| 單纖 | 1490/1550nm | 60km-120km | ||
| 型號 | 產品規格 |
|---|---|
| SH-G101T | 百兆1光1電工業級POE收發器，SFP插槽（不含模塊），DC48V-52V雙電源，導軌式，-40~85℃ |
| SH-G101TM-31 | 百兆1光1電工業級POE收發器，多模1310nm 2KM SC，DC48V-52V雙電源，導軌式，-40~85℃ |
| SH-G101TS-20 | 百兆1光1電工業級POE收發器，單模1310nm 20KM SC，DC48V-52V雙電源，導軌式，-40~85℃ |
| SH-GS101T-20A | 百兆1光1電工業級POE收發器，單模單纖T1310/R1550nm 20KM SC，DC48V-52V雙電源，導軌式，-40~85℃ |
| SH-GS101T-20B | 百兆1光1電工業級POE收發器，單模單纖T1550/R1310nm 20KM SC，DC48V-52V雙電源，導軌式，-40~85℃ |
*更多型號或規格配置，請聯系我們。
