SH-DL4000-0808系列
工業級8光8電千兆網管型交換機
電口：8個10/100/1000M RJ45口
光口：8個SFP插槽，支持百兆/千兆模塊
結構：DINrail導軌式
溫度：工業級
- 產品詳情
- 硬件參數
- 軟件特性

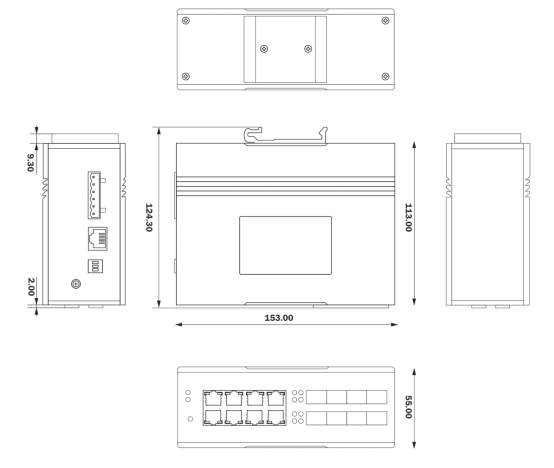

- 結構圖
- 訂購信息
SH-DL4000-0808工業級8光8電網管型交換機提供8個SFP插槽和8個10/100/1000Base-TX千兆電口；支持G.8032 EPRS以太環網保護切換協議，自愈時間<50ms，當網絡故障時可以迅速地恢復，保證重要應用的不間斷通信；支持-40~+85℃高低寬溫范圍，保證設備在惡劣環境下穩定運行；此外，SH-DL4000-0808可基于Web、Telnet、Console(CLI)對設備進行管理和配置；具有高帶寬、多端口等特點，廣泛應用于智能電力行業。
SH-DL4000-0808采用盛科CTC2118作為主交換芯片,可提供32Gbps的交換容量，提供MAC地址表8K，支持10240Bytes巨幀。采用君正X2000作為CPU，X2000 是君正推出的一款高性能、高集成度的綜合應用處理器產品，采用 XBurst ? 2 邏輯雙核1.2GHz 主頻，加 XBurst ? 小核 240MHz 主頻的構架 X2000，低功耗，主要面向智能物聯網和數據控制領域。
提供8個10/100/1000Base-T電口
提供8個SFP插槽，支持百兆/千兆SFP模塊插入
支持ITU-TG.8032標準的ERPS環網協議，自愈時間可達50ms內
支持STP/RSTP/MSTP網絡冗余協議
支持IGMP v1/v2/v3 (IGMP snooping)組播管理
支持SNMP v2c/v3 & 802.1Q VLAN 網絡管理
通過Web、Telnet、Console(CLI)等多種方式管理和配置
無風扇設計，高強度金屬外殼
| 規格 | 參數 |
|---|---|
| 業務接口 | 8個10/100/1000M RJ45口 8個百兆/千兆SFP插槽 |
| 協議 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3z 1000Base-T, IEEE802.3ab 1000Base-X, IEEE802.3x Flow Control, IEEE802.3ad LACP (鏈路匯聚控制協議) IEEE802.1p COS (服務等級），IEEE802.1q VLAN（虛擬局域網） IEEE802.1d STP (生成樹協議)，IEEE802.1w RSTP (快速生成樹協議) IEEE802.1x 安全性認證，IEEE802.1ab LLDP (鏈路層發現協議) |
| 波長 | 多模：850nm,1310nm 單模：1310nm,1550nm 單纖：1310/1550nm,1490/1550n |
| 交換特性 | 背板帶寬：32G MAC地址表：8K 包轉發率：23.8Mpps 支持存儲轉發 |
| 傳輸距離 | 10Base-Tx UTP網線:≤250m 多模：550m/2km；單模：3km~120km |
| 指示燈 | 電源，電口link/act，電口速率，光口link/act |
| 電源 | 電壓輸入：DC18V~54V 接口：6芯5.08mm間距接線端子 支持電源冗余，防反接 |
| 功耗 | ＜30W |
| 環境參數 | 工作溫度： -40?C~ +85 ?C 工作濕度：10~90% 非凝露 存儲溫度： -40?C~ +95 ?C存儲濕度：5~95% 非凝露 |
| 防護等級 | IP40 |
| 外殼 | 金屬型材 |
| MTBF | 5000000小時 |
| 安裝方式 | 導軌式安裝 |
| 尺寸 | 153*113*55mm |
| 安規 | 防浪涌：電源:差模±2KV，共模±4KV；信號:差模±2KV，共模±6KV；執行標準：IEC61000-4-5 Level 4 靜電防護：接觸放電±8KV，空氣放電±15KV； 執行標準：IEC61000-4-2 Level 4 電磁場：IEC61000-4-3 瞬時高壓：IEC61000-4-4 Level 3; 電源：±2KV，信號：±1KV |
| 規格 | 參數 |
|---|---|
| 交換特性 | |
| 端口聚合 | 支持靜態聚合； 支持動態聚合（LACP） |
| MAC地址表 | 遵循IEEE 802.1q標準 |
| VLAN | 支持基于端口的VLAN； 支持access口，trunk口，hybrid口； 在1000個VLAN網絡規模下保護切換時間＜100ms |
| GVRP | 支持 |
| 冗余網絡 | 支持STP/RSTP/MSTP，支持ERPS |
| 鏡像 | 支持基于端口的雙向鏡像 |
| 二層組播 | 支持IGMP V1、V2、V3 Snooping；支持源端口檢查；支持IGMP Fast Leave；支持IGMP Filter；支持IGMP代理 |
| ERPS(G.8032) | 支持單環； 支持相切環； 支持相交環； 支持多環 |
| 安全特性 | |
| ACL | ≥32，每端口隊列數≥8，支持匹配L2，L3，L4層字段，支持log，重定向，鏡像，限速等行為 |
| QoS | 支持QoS重標記，優先級映射； 支持SP,WRR以及SP+WRR調度算法； 支持入口限速； 支持入口優先級限速； 支持出口限速； 支持出口隊列限速； 支持基于流的QoS； 支持風暴抑制； 每個端口支持8個隊列 |
| 網絡安全 | 支持防范DoS/DDoS攻擊功能； 支持對接入用戶的802.1X認證，支持本地認證和Radius認證 |
| CPU | 支持 |
| 診斷維護 | 支持ping(ipv4)，支持ping(ipv6)，支持traceroute(ipv4)，支持traceroute(ipv6) |
| 管理特性 | |
| 管理功能 | 支持Telnet、CLI、WEB、SNMP管理方式 |
| SNMP | 支持SNMP V2C; 支持SNMP V3 |
| RMON | 支持統計組； 支持歷史組; 支持告警組; 支持事件組 |
| Web管理 | 支持Web管理； 支持HTTP V1.1； 支持HTTPS |
| IPV4/IPV6 | 支持IPV4； 支持IPV6 |
| 操作和維護 | 支持第三方網管，支持《南方電網配電數據網設備網管系統技術規范》附錄A MIB庫，支持本地操作管理和維護 |
| 端口管理 | 支持端口啟動和禁用，支持速率設置 |
| 應用特性 | |
| TFTP | 支持TFTP Client |
| Telnet | 支持Telnet Server |
| SSH | 支持SSH Server |
| DHCP Client | 支持 |
| 版本升級 | 支持 |
| 性能容量 | |
| 最大幀長(Bytes) | 10240 (硬件為16383） |
Buffer大小(bits) | 3M |
| AP流量均衡方式 | 源MAC，目的MAC，源目的MAC，源IP，目的IP，源目的IP，源端口，目的端口，源目的端口。 |
| AP及成員容量 | AP容量：5 某AP中成員容量：8。 |
| 鏡像會話數 | 1 |
| VLAN容量 | 4094 |
| MSTP實例數 | 32 |
| MAC地址容量 | 8K |
| ERPS實例數 | 255 |
| ERPS切換性能 | ＜50ms |
| 型號 | 產品規格 |
|---|---|
SH-DL4000-0808 | 工業級導軌式(IP40)，8 個10/100/1000Base-TX網口，8 個100/1000Base-FX SFP 插槽（不含模塊），支持-40~85℃溫度范圍 |
*更多型號或規格配置，請聯系我們。
