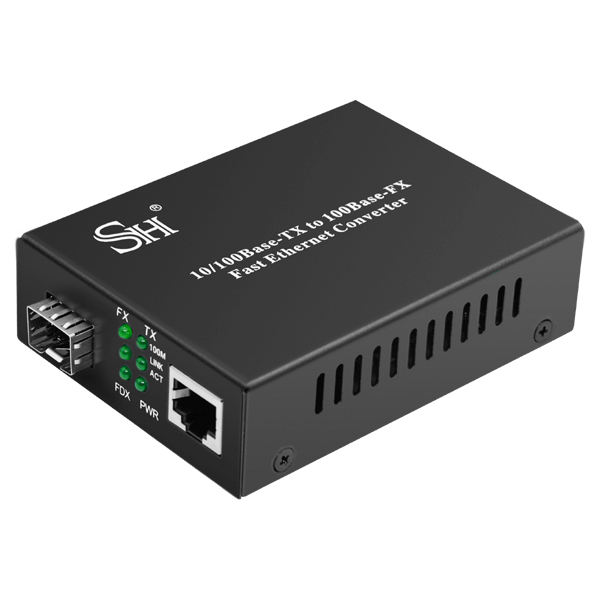

SH-111系列
百兆光纖收發器
支持10/100Base-Tx自適應
支持全雙工/半雙工自適應
支持交叉線/直通線自適應
支持100Base-Fx光口
支持LFP功能（可選）
支持SC/FC/ST/LC(SFP）光接口
支持單模/多模光纖
支持雙纖/單纖雙向傳輸
?支持外置電源/內置電源
支持桌面式安裝、機架式安裝
- 產品詳情
- 硬件參數
- 軟件特性
- 結構圖
- 訂購信息
SH-111百兆光纖收發器，也叫光電轉換器，實現1路10/100Base-Tx以太網信號和1路100Base-Fx光信號互相轉化，通過光纖長距離傳輸百兆以太網信號。SH-111符合IEEE802.3等國際標準通信協議，與其他品牌網絡設備如交換機、路由器等完全兼容，是一款經濟實惠的接入網絡設備，廣泛應用于企業、校園等高速接入網；SH-111支持市面上絕大部分高清攝像頭，廣泛應用于平安城市、道路監控等高清監控傳輸系統。
SH-111采用外置電源設計，精致小巧，支持桌面式安裝或掛墻安裝；也可以上14槽機架，統一供電。
SH-P111采用卡式設計，可以插入單槽鐵殼作為臺式使用，也可以插入16槽機架統一管理。

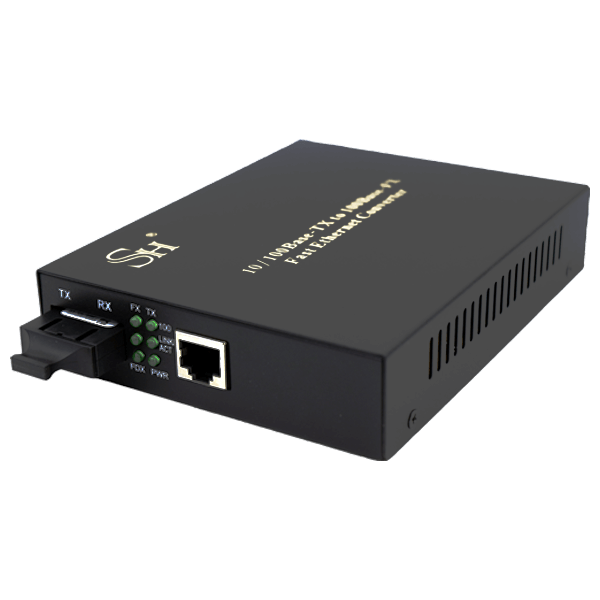

SH-N111采用鐵殼設計，便于散熱；采用內置電源設計，支持100~240V電源輸入，5V1A輸出。
| 協議標準 | IEEE802.3 10Base-T, IEEE802.3u,100Base-TX/FX, IEEE802.3x Flow Control | ||||||
以 太 網 | 網口 | 1個10/100M自適應網口 | |||||
接口形式 | RJ45 | ||||||
傳輸距離 | TP：≤100m @100Base-Tx, ≤250m @10Base-Tx | ||||||
光 參 數 | 光口 | 1個100M光口 | |||||
接口形式 | SC/FC/ST/LC(SFP) | ||||||
傳輸媒介 | 多模雙纖 | 單模雙纖 | 單模單纖 | ||||
波長 | 850nm | 1310nm | 1310nm | 1550nm | 1310/1550nm | 1490/1550nm | |
傳輸距離 | 550m | 2km | 10-60km | 70-120km | 10-70km | 80-120km | |
電 源 | 電壓 | DC5V | |||||
功耗 | ≤ 3W | ||||||
指示燈 | Power, FDX, TX Link/Act, FX Link/Act, 1000M, 100M | ||||||
環 境 參 數 | 工作溫度 | -20 ~ 70℃ | |||||
工作濕度 | 5% ~ 90% 非凝結 | ||||||
存儲溫度 | -40 ~ 70℃ | ||||||
工作濕度 | 5% ~ 90%非凝結 | ||||||
機 械 結 構 | 尺寸 | SH-111外置臺式：金屬外殼 94×71×26mm SH-P111卡式：鋁合金面板 114×88×26mm SH-N111內置臺式：金屬外殼 140*110*30mm | |||||
凈重 | SH-111外置臺式：175g SH-P111卡式：75g SH-N111內置臺式：380g | ||||||
熱銷型號：
| 型號 | 規格描述 |
| SH-111M-31 | 百兆光纖收發器 外置臺式 多模 1310nm 2km SC DC5V1A |
| SH-111S-20 | 百兆光纖收發器 外置臺式 單模 1310nm 20km SC DC5V1A |
| SH-S111-20A | 百兆光纖收發器 外置臺式 單模單纖 T1310/R1550nm 20km SC DC5V1A |
| SH-S111-20B | 百兆光纖收發器 外置臺式 單模單纖 T1550/R1310nm 20km SC DC5V1A |
| SH-P111M-31 | 百兆光纖收發器 卡式 多模 1310nm 2km SC DC5V1A |
| SH-P111S-20 | 百兆光纖收發器 卡式 單模 1310nm 20km SC DC5V1A |
| SH-PS111-20A | 百兆光纖收發器 卡式 單模單纖 T1310/R1550nm 20km SC DC5V1A |
| SH-PS111-20B | 百兆光纖收發器 卡式 單模單纖 T1550/R1310nm 20km SC DC5V1A |
| SH-N111M-31 | 百兆光纖收發器 內置臺式 多模 1310nm 2km SC DC5V1A |
| SH-N111S-20 | 百兆光纖收發器 內置臺式 單模 1310nm 20km SC DC5V1A |
| SH-NS111-20A | 百兆光纖收發器 內置臺式 單模單纖 T1310/R1550nm 20km SC DC5V1A |
| SH-NS111-20B | 百兆光纖收發器 內置臺式 單模單纖 T1550/R1310nm 20km SC DC5V1A |

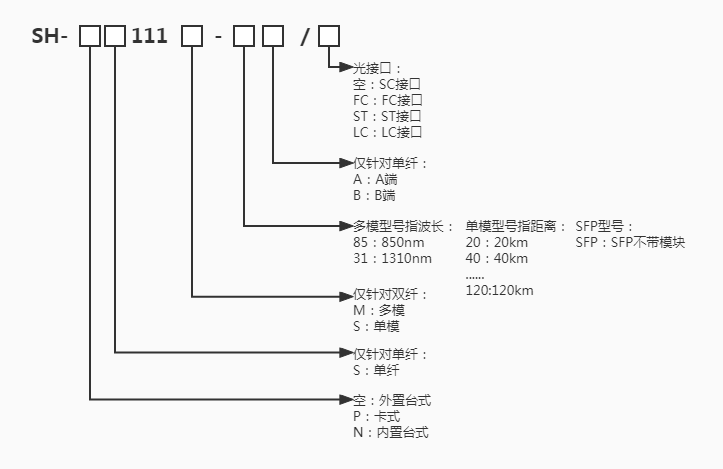

百兆光纖收發器命名規則：
