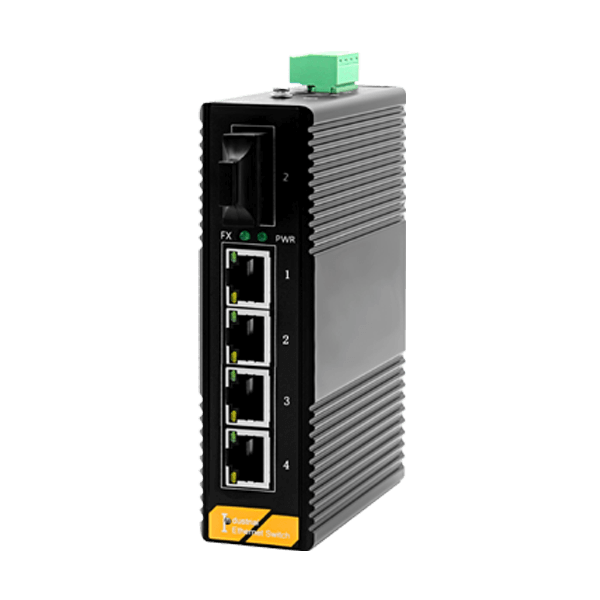

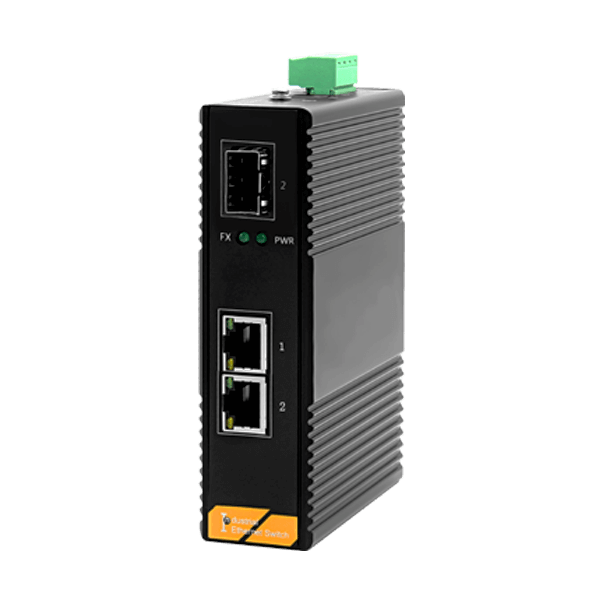

SH-G101 百兆系列
百兆工業級收發器
電口：1/2/4個10/100M自適應電口
光口：1個百兆光口
網管：非網管
POE：選配
結構：導軌式（DINrail）
溫度：工業級
- 產品詳情
- 硬件參數
- 軟件特性
- 結構圖
- 訂購信息
SH-G101百兆工業級收發器，提供1-4個10/100/Base-TX端口，選配支持IEEE802.3af/at標準POE輸出，以及1個百兆光口上聯；支持-40~+85℃高低寬溫工作范圍，采用無風扇散熱設計、冗余電路設計、高防護等級等技術，提供了卓越的工業級品質，保證設備在惡劣環境下穩定運行；廣泛應用在工業控制自動化、道路交通控制自動化、樓宇自動控制系統、礦井自動控制系統、油田控制自動化、水電站控制自動化、電力系統控制自動化，機房監控系統等工業應用場景。
靈活的接口配置，滿足不同需求
提供1個百兆光口，多種光接口可選
提供最大4個百兆以太網口，支持10/100M自適應，全/半雙工自適應，以及交叉線/直通線自適應
支持IEEE802.3國際標準與協議，提高網絡兼容性
支持IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3x Flow Control等
卓越的工業品質，適應惡劣環境應用
支持-40℃到+85℃的工業級寬溫工作范圍，適應惡劣氣候環境
無風扇設計，降低功耗的同時延長整機壽命
防浪涌、防雷、防塵，抗靜電干擾等較強的防護設計
支持導軌式安裝、壁掛式安裝和桌面式安裝
4-pin電源接口設計，支持雙電源備份，無極性防反接
POE以太網供電，簡化布線
支持POE以太網供電，符合IEEE802.3AF和IEEE802.3AT標準，單口最高可輸出30W的功率
可靠性及資質認證
EMC Class A, ESD level 4,
ESD IEC 61000-4-2 Level 4，
快速脈沖群IEC 61000-4-4 Level 4，
防浪涌IEC 61000-4-5 Level 4
| 規格 | 參數 |
|---|---|
| 業務接口 | 1個百兆光口，多種光接口可選 1-4個10/100M自適應電口，選配支持POE |
| 協議 | IEEE802.3, IEEE802.3i 10BASE-T, IEEE802.3u 100BASE-X, IEEE802.3x Flow Control, IEEE802.3af PoE, IEEE802.3at PoE+ |
| 傳輸距離 | 10Base-Tx UTP網線:<250m over Cat3/4/5 or up 100Base-Tx UTP網線:<150m over Cat5/5e or up 1000Base-TX UTP網線:<100m over Cat5e/6 or up 多模光纖:<2km 單模光纖:<160km |
| PoE | 支持IEEE802.3at和IEEE802.3af國際標準 輸出功率：單口最大30W輸出 輸入電壓：DC48V~54V 線對：1,2 (+) /3,6(-) |
| 指示燈 | 電源，電口link/act，電口速率，光口link/act |
| 電源 | 4-PIN接線端子，支持雙電源備份，DC5V~52V輸入，及 1個5.5*2.5mm的DC座，DC5V-12V輸入 |
| 功耗 | <5W（不含POE功耗） |
| 環境參數 | 工作溫度： -40?C~ +85 ?C 存儲溫度： -40?C~ +85 ?C 相對濕度：5~95% 非凝結 |
| 安裝方式 | DINrail導軌式 |
| 尺寸 | 135*100*35mm（包含導軌和電源接口） |
| 重量 | 0.45KG |
| 安規 | 防浪涌：6KV；執行標準：IEC61000-4-5 靜電防護：接觸放電6KV，空氣放電8KV； 執行標準：IEC61000-4-2 |
| 型號 | 產品規格 |
|---|---|
| 百兆工業級收發器 | |
| SH-G101M-31 | 1光1電百兆工業級收發器，百兆多模 1310nm 2km SC，雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-G101S-20 | 1光1電百兆工業級收發器，百兆單模 1310nm 20km SC，支雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-GS101-20 | 1光1電百兆工業級收發器，百兆單模單纖 1310/1550nm 20km SC，雙電源供電，DC5V~12V輸入，導軌式安裝，-40~+85℃ |
| SH-G102M-31 | 1光2電百兆工業級收發器，百兆多模 1310nm 2km SC，雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-G102S-20 | 1光2電百兆工業級收發器，百兆單模 1310nm 20km SC，支雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-GS102-20 | 1光2電百兆工業級收發器，百兆單模單纖 1310/1550nm 20km SC，雙電源供電，DC5V~12V輸入，導軌式安裝，-40~+85℃ |
| SH-G104M-31 | 1光4電百兆工業級收發器，百兆多模 1310nm 2km SC，雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-G104S-20 | 1光4電百兆工業級收發器，百兆單模 1310nm 20km SC，支雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-GS104-20 | 1光4電百兆工業級收發器，百兆單模單纖 1310/1550nm 20km SC，雙電源供電，DC5V~52V輸入，導軌式安裝，-40~+85℃ |
| 百兆工業級PoE交換機 | |
| SH-G101TM-31 | 1光1電百兆工業級PoE收發器，百兆多模 1310nm 2km SC，雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-G101TS-20 | 1光1電百兆工業級PoE收發器，百兆單模 1310nm 20km SC，雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-GS101T-20 | 1光1電百兆工業級PoE收發器，百兆單模單纖 1310/1550nm 20km SC，雙電源供電，DC48V~12V輸入，導軌式安裝，-40~+85℃ |
| SH-G102TM-31 | 1光2電百兆工業級PoE收發器，百兆多模 1310nm 2km SC，雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-G102TS-20 | 1光2電百兆工業級PoE收發器，百兆單模 1310nm 20km SC，支雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-GS102T-20 | 1光2電百兆工業級PoE收發器，百兆單模單纖 1310/1550nm 20km SC，雙電源供電，DC48V~12V輸入，導軌式安裝，-40~+85℃ |
| SH-G104TM-31 | 1光4電百兆工業級PoE收發器，百兆多模 1310nm 2km SC，雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-G104TS-20 | 1光4電百兆工業級PoE收發器，百兆單模 1310nm 20km SC，雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
| SH-GS104T-20 | 1光4電百兆工業級PoE收發器，百兆單模單纖 1310/1550nm 20km SC，IEEE802.3af/at國標POE，雙電源供電，DC48V~52V輸入，導軌式安裝，-40~+85℃ |
*更多型號或規格配置，請聯系我們。
